Описание тахографа Штрих-М

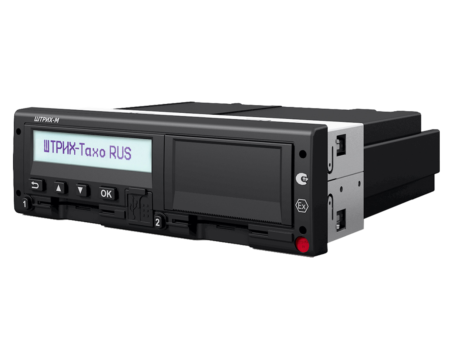

Цифровой тахограф штрих Штрих-М (TaxoRUS), одна из первых чисто российских разработок. Устройство выполнено в двух вариантах корпуса, пластик и металл. Снабжен всеми необходимыми функциями учета рабочего времени водителя транспортного средства.
Как и все тахографы штрих данная модель отвечает требованиям Приказов Министерства Транспорта РФ № 36 и № 285. Присутствие стандартных интерфейсов для цифровых тахографов штрих RS-485, RS-232, USB, 2xK-Line, 2xCAN. Так же, как и у многих образцов этого оборудования, присутствует GPRS – модем, позволяющий в режиме реального времени, отслеживать перемещения транспортного средства и водителя. Удаленно снимать данные с карт водителя, (без заезда в автопарк) и осуществлять голосовой вызов (устанавливается опционально) и отправка сигнала с тревожной кнопки установленной в кабине водителя. Гарантийный срок заявленный производителем 25 месяцев. Что соответствует среднему гарантийному сроку службы цифровых тахографов других марок.
У компании Штрих-М очень богатый опыт создания кассовых аппаратов, терминалов оплаты и давно сформированная сеть сервисных центров по всей России. Безусловно это выгодно отличает данную марку цифровых тахографов Штрих от других. Однако набор функций присущий тахографам этой марки, ничем не отличается от любых других. И то что в компании Штрих-М преподноситься как дополнительная опция, на других (даже российских) цифровых тахографах устанавливается по умолчанию. Дизайн и внешний вид цифрового тахографа Штрих ТахоRUS, лаконичен и даже немного простоват. А по цене тахографа штрих с установкой он ничем не отличается от немецких или американских производителей. От такого крупного производителя, с такой широкой структурой сервисных центров (более 200), хочется получить интересную цену. Но этого не происходит.
Для обработки данных собранных цифровым тахографом Штрих, в компании Штрих-М разработали специальную программу ШТРИХ-ТахоREPORT. Программа доступна для бесплатного скачивания и позволяет считывать и хранить данные собранные тахографом Штрих. Программа расшифровывает данные собранные с карт водителя на флешку или с карт-ридера. После обработки этих данных появляется возможность анализировать полученные данные о:
- режимах работа и отдых водителя
- данные об ошибках в работе автомобиля
- сведения о соблюдении скоростного режима.
При наличии на цифровом тахографе Штрих GPRS модема и подключенного сервиса удаленного скачивания данных. Будет возможность скачать программу ШТРИХ-ТахоREPORT PRO и с её помощью снимать данные с карт водителя дистанционно, без заезда в автопарк.
Функциональные особенности тахографа Штрих-М
- Контроль за режимами труда и отдыха водителей
- Накопление и хранение данных минимум за 366 дней
- Индикация и сохранение в памяти устройства скорости, пробега ТС, режимов работы водителей
- Встроенная самодиагностика установленных компонентов
- Получение информации о скорости со следующих устройств:
- с интеллектуального датчика скорости
- со штатного датчика скорости транспортного средства
- с приемника ГЛОНАСС/GPS
- Распечатка всех отчетов (либо вывод на дисплей) по требованию согласно Приказу Минтранса России от 13.02.2013 № 36
- Контроль и регистрация за отключением от бортовой сети автомобиля
- Возможность получения информации по CAN интерфейсу
- Наличие функции «Правило 1 минуты»
- Тахограф регистрирует и хранит различные данные:
- данные карты водителя, за исключением данных водительского удостоверения
- предупреждения и неисправности, связанные с тахографом, водителем, компанией и мастерской
- сведения об автомобиле, данные одометра и подробные данные о скорости
- маршрут движения транспортного средства в некорректируемом виде
- вмешательство в контрольное устройство (случаи доступа к данным регистрации, перерывов в электропитании длительностью более 10 секунд, перерывов в подаче импульсов от датчика движения)
Технические характеристики тахографа Штрих-М
| Напряжение питания, В | Рабочее напряжение от 8 -до 36, устойчив к скачкам до 100 |
| Потребляемый ток | не более 100 мА (в режиме печати не более 3 А) |
| Средняя потребляемая мощность, Вт | 6; режим печати не более 40 |
| Габаритные размеры, мм | 188х60х175 |
| Масса, г | не более 1000 |
| Место установки | Установка в гнездо 1DIN согласно ISO 7736 |
| Индикация (дисплей) | Графический монохромный ЖКИ с подсветкой, разрешение 160х32 точек |
| Клавиатура | 6 кнопок |
| Количество одновременно обслуживаемых карт (считывателей карт) | 2 шт. |
| Печатающее устройство | Термопринтер. Термохимическая бумага – рулон шириной не более 57 мм, диаметром не более 30 мм. Механизм легкой замены рулона EasyLoad |
| Скорость печати, мм/сек | не более 100 |
| Диапазон регистрации пройденного пути, км | 0 – 9 999 999 |
| Погрешность определения расстояния | не более 0,1 км/(1000 км пробега), регистрация не реже одного раза в секунду |
| Диапазон регистраций скорости, км/час | 0 – 250 |
| Погрешность измерения скорости | не более 0,5 км/час |
| Погрешность измерения времени | не более ±0,05 сек/сутки |
| Интерфейс RS-485 | 1 шт. |
| Интерфейс RS-232 | нет |
| Интерфейс K-LINE | 2 шт. |
| Интерфейс CAN | 2 шт. |
| Интерфейс USB | 1 шт. |
| Аналоговые входы | нет |
| Цифровые импульсные входы | 2 шт. |
| Держатель для установки SIM-карты | нет |
| Модем GSM/GPRS | нет |
| Отправка сигнала тревоги кнопками на лицевой панели | нет |
| Выносная кнопка сигнала тревоги | нет |
| Выход на громкоговоритель | нет |
| Вход от микрофона | нет |
| Вход для внешней антенны ГЛОНАСС/GPS | 1 шт. |
| Вход/выход для внешней антенны GSM | нет |
| Блок СКЗИ (средство криптографической защиты информации) | Да |
| Дополнительный акселерометр | нет |
| Допустимый максимальный ток нагрузки при подключении к USB порту | 0,5 А |
| Количество сохраняемых точек координат при отсутствии связи с GPRS-сервером | нет |
| Размеры символов не менее, высота (мм) / ширина (мм) | 8 / 4 |
| Оповещение водителя об остановке и отдыхе | есть |
| Температура воздуха в кабине автомобиля, °C | от – 40 до + 70 |
| Относительная влажность воздуха при температуре 40 °C | до 90 (+/- 3) |
| Вибрация с амплитудой 10 мм при частоте, Гц | 11 |
| Гарантированная работа индикации и термопринтера при температуре воздуха в каби | от – 20 до + 70 |
| Температура хранения, °C | от – 40 до + 70 и относительной влажности не более 85% |
| Средняя наработка на отказ, час., не менее | 26300 |
| Средний срок службы, лет, не менее | 10 |
